Laboratorium Wytrzymałości Materiałów i Konstrukcji

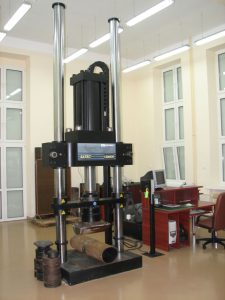

Uniwersalna maszyna wytrzymałościowa INSTRON SATEC 1200 kN

• maksymalna siła ± 1200 kN;
• skok siłownika ± 610 mm;
• maksymalna szybkość badania przy pełnym obciążeniu – 200 mm/min;
• maksymalna wysokość przestrzeni roboczej – 2 310 mm;
• odległość pomiędzy kolumnami – 873 mm.

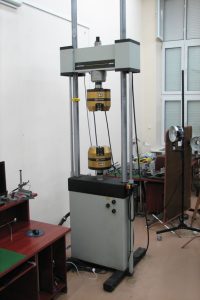

Maszyna wytrzymałościowa do badań statycznych i dynamicznych INSTRON 8802:

• głowica pomiarowa ± 250 kN;
• szczęki hydrauliczne ± 300 kN;
• skok siłownika ± 125 mm;
• maksymalna odległość pomiędzy trawersą górną a siłownikiem – 2 375 mm;
• odległość pomiędzy kolumnami – 664 mm.

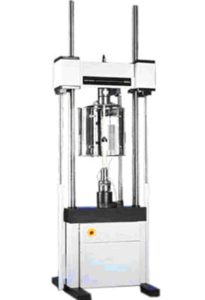

Serwoelektryczny układ obciążający do badań statycznych i dynamicznych model INSTRON 8862

• głowica pomiaru sił ±100 kN;
• dwukolumnowa rama o obciążalności ± 250 kN;
• serwoelektryczny układ obciążający ±100 kN;
• ruch roboczy siłownika ± 50 mm;
• precyzyjny czujnik przemieszczeń siłownika typu LVDT;
• zakres prędkości obciążenia od 1 μm/h do 350 mm/min;
• maksymalna odległość pomiędzy trawersą górną i dolną 1975 mm;
• odległość pomiędzy kolumnami – 664 mm.

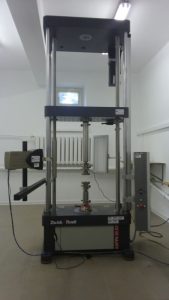

Elektromechaniczny układ obciążający KAPPA 50 DS

• możliwość realizacji prób statycznych, pełzania i relaksacji na rozciąganie, ściskanie oraz zginanie 3‑punktowe z wykorzystaniem wideoekstensometru;
• zakres obciążeń =+/- 50 kN;
• wymiary przestrzeni roboczej:
  • wysokość 1490 mm;
  • szerokość 610 mm;
• bezstopniowa regulacja prędkości w zakresie 0,001 mm/h do 100 mm/min.

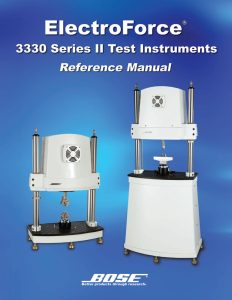

Maszyna wytrzymałościowa ElectroForce 3330 Series II Axial

• możliwość realizacji prób statycznych na rozciąganie, ściskanie oraz zginanie 3- i 4‑punktowe;
• zakres obciążeń na rozciąganie i ściskanie: 3000 N;
• elektryczny napęd trawersy;
• wymiary przestrzeni roboczej:
  • wysokość: 500 mm;
  • szerokość: 450 mm;
• bezstopniowa regulacja prędkości w zakresie od 0,02 μm/s do 1 m/s.

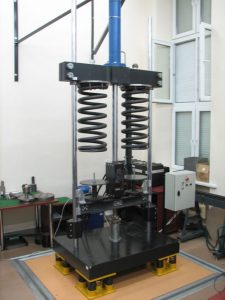

Wielofunkcyjna maszyna wytrzymałościowa do badań udarowych i statycznych

Badania udarowe:

• energia 7kJ;
• pomiar siły za pomocą specjalizowanego siłomierza do obciążeń udarowych;
• pomiar przemieszczeń bijaka za pomocą laserowego czujnika przemieszczeń.

Badania statyczne:

• ruch roboczy siłownika 2000 mm;
• obciążenie nominalne siłownika 100 kN;
• przestrzeń robocza pomiędzy kolumnami – 1000 mm.

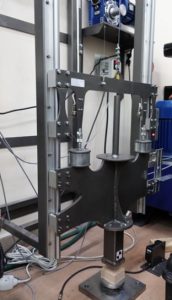

Młot opadowy

• energia do 1 kJ;
• pomiar siły za pomocą specjalizowanego siłomierza do obciążeń udarowych;
• pomiar przemieszczeń bijaka za pomocą laserowego czujnika przemieszczeń;
• pomiar prędkości bijaka za pomocą barier laserowych;
• różne rodzaje bijaków;
• komputerowy system sterowania, akwizycji i obróbki danych pomiarowych.

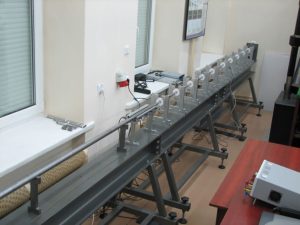

Stanowisko do badań materiałów przy dużych prędkościach odkształcenia (zmodyfikowany pręt Hopkinsona)

• materiał prętów pomiarowych: stal maraging V720, stal Cf53, aluminium, poliwęglan;
• długość prętów pomiarowych 2000 mm;
• średnica prętów pomiarowych od 10 do 60 mm;
• ciśnienie w zbiorniku do 12 bar;
• programowa regulacja ciśnienia w zbiorniku za pomocą zaworu proporcjonalnego;
• pociski o długości 100, 150, 200, 250, 300 oraz 400 mm;
• pomiar prędkości pocisku za pomocą barier laserowych;
• programy do sterowania stanowiskiem oraz akwizycji i obróbki sygnałów pomiarowych.

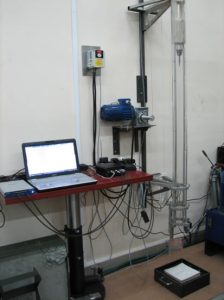

Stanowisko do badania miękkich materiałów balistycznych na nożo- i szpikulcoodporność

• badania zgodnie z normą NIJ Standard – 0115.00 „Stab Resistance of Personal Body Armor”;
• noże typu PSDB/P1/A, PSDB/S1/G lub szpikulec;
• pomiar prędkości penetratora za pomocą barier laserowych;
• skomputeryzowany układ sterowania stanowiskiem pomiarowym.

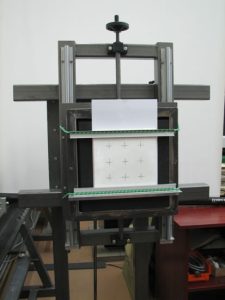

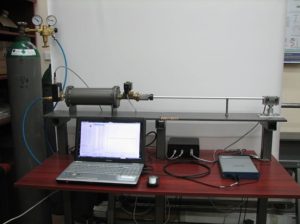

Stanowisko do badania miękkich materiałów balistycznych na igłoodporność

• regulowana prędkość wylotowa strzałek;
• szybki system wymiany luf dopasowanych do strzałek;
• laserowy celownik;
• ciśnienie w zbiorniku do 6 bar;
• programowa regulacja ciśnienia w zbiorniku za pomocą zaworu proporcjonalnego;
• pomiar prędkości strzałki za pomocą barier laserowych;
• tarcza z regulowanym położeniem pionowym i poziomym oraz z normowym podkładem z pianki neoprenowej;
• skomputeryzowany układ sterowania wyrzutnią pneumatyczną.

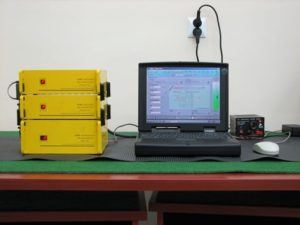

Mostek tensometryczny ESAM Traveller Plus (zmodernizowany)

• pomiary odkształceń za pomocą tensometrów elektrorezystancyjnych w układzie ćwierć- pół- i pełnego mostka – 24 kanały pomiarowe;
• pomiary przemieszczeń za pomocą przetworników potencjometrycznych;
• rejestracja sygnałów napięciowych lub prądowych z innych przetworników.

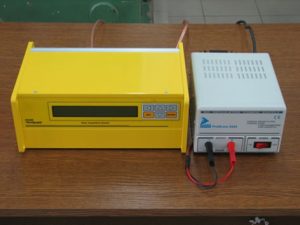

Mostek tensometryczny ESAM Traveller CF – 3 sztuki

• pomiary odkształceń w układzie ćwierć- pół- i pełnego mostka – 32 kanały pomiarowe;
• akwizycja za pomocą 16-bitowych przetworników A/D;
• zintegrowany moduł do telemetrii (PCM);
• komunikacja z komputerem za pomocą portu USB 2.0;
• pamięć flash typu CF o pojemności 1 GB;
• wyświetlacz LCD i klawiatura na panelu frontowym do programowania kanałów i wykonywania pomiarów bez użycia komputera.

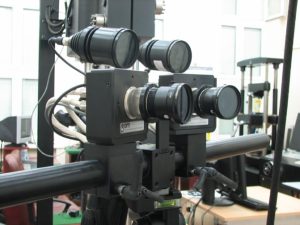

System optycznej dynamicznej analizy deformacji 3D ARAMIS

• 2 kamery o matrycy 4 mln pikseli;
• częstotliwość pracy kamer 50 obrazów na sekundę przy pełnej rozdzielczości;
• zakres pomiaru 3D od 50 × 50 mm² do 1000 × 1000 mm²;
• dwie lampy LED,
• wejście analogowe: liczba kanałów: 8, rozdzielczość: 16 bitów, zakres: ‑10 do +10V, częstotliwość próbkowania: do 100 kHz;
• wyjście analogowe: liczba kanałów: 4, rozdzielczość: 12 bitów, zakres: 0 do +10V, częstotliwość: do 500 Hz, wyzwalanie: czasowe, analogowe, cyfrowe;
• transfer danych: gigabit ethernet;
• sterowanie laserem i oświetleniem LED;
• komputer stacjonarny i przenośny do przetwarzania obrazu 3D;
• specjalistyczne oprogramowanie.

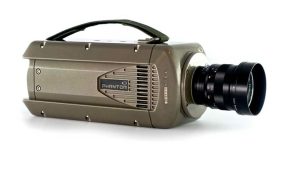

Szybka kamera V12 Vision Research – 2 szt.

• ilość pikseli: 1280×800;
• szybkość skanowania przy pełnej rozdzielczości: 6315 obrazów/s;
• głębia przetwornika: 12 bitów;
• maksymalna prędkość migawki: 1 μs;
• pamięć: 8 GB;
• złącze sterowania i przesyłu danych: Gigabit Ethernet;
• wyjście video: PAL, NTSC, Component;
• specjalistyczne oprogramowanie TEMA 3D.

Kamera termowizyjna SC 6000 firmy FLIR

• ilość pikseli: 640×512;
• szybkość skanowania przy pełnej rozdzielczości: 125 obrazów/s;
• głębia przetwornika: 14 bitów;
• złącze sterowania i przesyłu danych: Gigabit Ethernet.

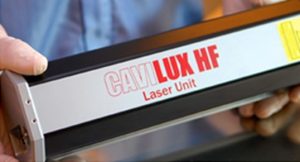

Oświetlenie laserowe CAVILUX HF

• źródło lasera o mocy 500 W;
• czas trwania impulsów w zakresie minimum 100 ns do 10 μs;
• generowanie pojedynczych impulsów i paczki impulsów;
• częstotliwość generowania impulsów do 200 kHz;
• komunikacja z komputerem za pomocą złącza USB.

Wielokanałowy system do pomiarów drgań i analizy modalnej

• 16 kanałów wejściowych (źródła prądowe dla czujników drgań ICP);
• zakres częstotliwości: 0 – 25,6 kHz;
• zasilanie: z baterii (5 godzin pracy) lub z zasilacza 10 – 32 VDC;
• wytrzymała obudowa z zabezpieczeniem przed wpływem czynników atmosferycznych;
• oprogramowanie do rejestracji danych i prowadzenia analizy modalnej.

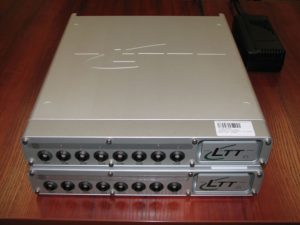

Wzmacniacz przebiegów szybkozmiennych LTT 500 firmy Labortechnik Tasler – 2 szt.

• 8 kanałów pomiarowych;
• galwaniczna izolacja wejść;
• układ wykrywania błędów instalacji;
• wejście dla czujników tensometrycznych, ICP(TEDS), ładunkowych, napięcia, prądu i rezystancji;
• zakres napięć wejściowych: ±1 μV do ±150 V;
• pasmo przenoszenia: DC do 1 MHz;
• zakres napięcia zasilającego przetworniki: 0 – 20 V;
• zakres prądu zasilającego przetworniki: 0 – 100 mA.

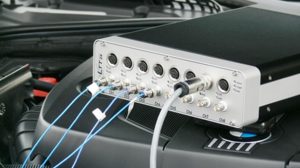

Rejestrator przebiegów szybkozmiennych firmy Tasler

• 16 kanałów analogowych’
• rozdzielczość 16 bitów;
• częstotliwość próbkowania: minimum 2,0 MHz na kanał przy 16 bitowej rozdzielczości;
• interfejs: USB 2.0;
• pamięć RAM: 512 MB.

Rejestrator szybkich przebiegów LTT 24 (Labortechnik Tasler)

• obudowa na osiem kanałów pomiarowych;
• próbkowanie: 2 MHz na kanał;
• rozdzielczość: 16 bitów;
• pasmo przenoszenia: 1,7 MHz;
• moduł wejściowy napięciowy – 4 szt.;
• moduł wejściowy tensometryczny (ćwierć, pół i pełen mostek) – 4 szt.;
• moduł wejściowy (kondycjoner) dla czujników ICP – 4 szt.;
• interfejs przesyłu danych: USB 2.0/USB 3.0.

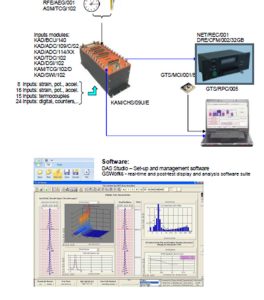

Wielokanałowy system pomiarowy do badań w locie KAM-500 firmy ACRA Control

• ośmiokanałowy moduł ćwierć mostka tensometrycznego 350 Ohm typu KAD/ADC/109/C/QB3 z przetwornikiem A/D, zasilaniem i układem kondycjonowania sygnału;
• ośmiokanałowy moduł pełnego mostka tensometrycznego typu KAD/ADC/109/C/S1 z zasilaniem i programowanym wzmocnieniem;
• dwunastokanałowy moduł dla czujników ICP typu KAD/ADC/116/XXX moduł GPS i IRIG do generowania podstawy czasu rzeczywistego typu KAM/TCG/102/D;
• sieciowy rejestrator z pamięcią CompactFlash typu NET/REC/001;
• karta pamięci CompactFlash 64 GB typu DRE/CFM/007/64GB;
• specjalizowane oprogramowanie DAS Studio do akwizycji danych i zarządzania modułami typu SWP/DAS/003;
• specjalizowane oprogramowanie GS Works 7 do wizualizacji i analizy danych typu SWP/GSW/007.

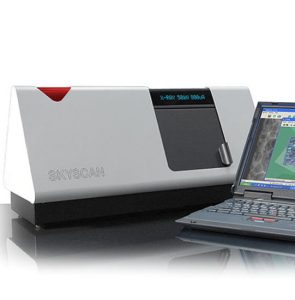

Mikrotomograf SkyScan 1174 firmy SkyScan

• źródło promieniowania X: 20 – 50 kV, 10W;
• detektor: 12 bitowa kamera rentgenowska;
• matryca: 1280×1024;
• rozdzielczość na piksel: 5 μm;
• maksymalna wysokość próbki: 50 mm;
• maksymalna szerokość próbki: 30 mm;
• mocowanie próbki z możliwością obrotu o 360 stopni;
• stolik pozycjonowania XY;
• układ chłodzenia do 40 K poniżej temperatury otoczenia;
• przystawka do badań materiałowych przy rozciąganiu i ściskaniu.

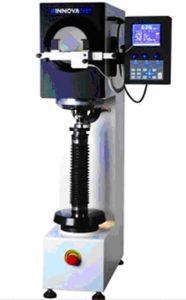

Twardościomierz uniwersalny NEXUS 7000 firmy INNOVATEST EUROPE BV

• pomiar twardości wg następujących metod: Vickers, Brinell, Rockwell;
• zakres obciążenia 1 – 250 kg;
• odczyt wyników: wyświetlacz cyfrowy LCD;
• automatyczna kontrola cyklu testów;
• kalkulator twardości;
• złącze komunikacji z komputerem: USB, RS-232;
• rozdzielczość: minimum 0,001 mm;
• wgłębniki:
  • Rockwella, stożek diamentowy 120°;
  • Brinella, kulka 2,5 mm;
  • Brinella, kulka 5 mm;
  • Vickersa, piramida diamentowa 136°.

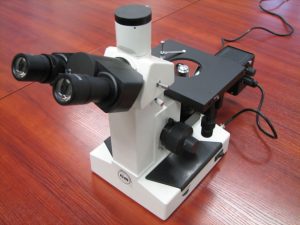

Mikroskop metalograficzny XJL-17 DITTO

• głowica: 3‑okularowa z torem wizyjnym dla aparatu cyfrowego lub kamery;
• okulary szeroko-polowe: 10×, 16× i 20×;
• obiektywy: 10×, 25×, 40×, 100×;
• stolik: mechaniczny o wielkości 150×150 mm z przesuwem 15×15mm;
• system oświetlenia: halogenowe z regulowaną siłą światła.

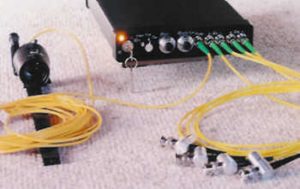

Interferometr VISAR (Velocity Interferometer System for Any Reflector)

• długość ścieżki opóźniającej: 200 mm, 1 m, 10 m;
• rozdzielczość pomiaru czasu: 50 ps;
• długość fali lasera: 1550 nm;
• moc lasera: 15 mW.

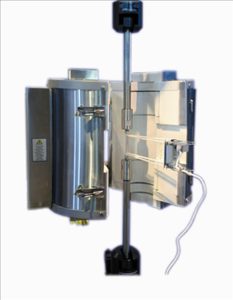

Piec do maszyny wytrzymałościowej INSTRON 8862

• piec rurowy 3‑strefowy, dzielony, 1000 °C, z systemem sterującym;
• karta przetwarzania sygnału sterowania termopar do integracji w systemie sterującym serii Instron 8800;
• cięgna wysokotemperaturowe 1000 °C do testów rozciągania i ściskania przystosowane do chłodzenia wodnego;
• zestaw uchwytów wysokotemperaturowych 1000 °C do testów rozciągania i ściskania dla 3 rodzajów próbek o wymiarach mocowań: M8×1,25, M10×1,5 i M12×1,75;
• zestaw ekstensometru wysokotemperaturowego 1000 °C;
• zestaw ekstensometru 2‑osiowego: pomiar uśrednionych odkształceń osiowych i odkształceń poprzecznych.
